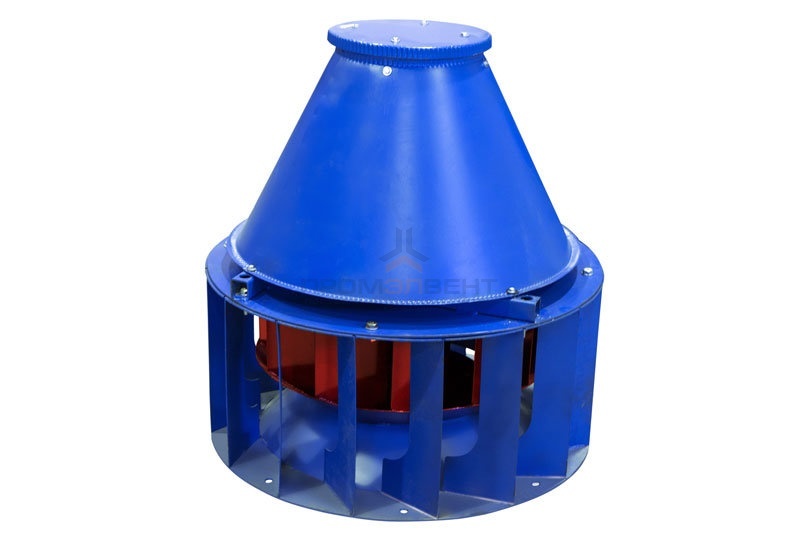

Вентилятор ВКР №10 крышный

Общие сведения

  • ТУ 4861-003-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 13 (№3,15-8) и 12 (№10-12,5)
  • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Вентилятор ВКР №10 крышный
0 5 5 1
(1)

Артикул ВКР №10

Общие сведения

  • ТУ 4861-003-85589750
  • Низкого давления
  • Одностороннего всасывания
  • Лопатки рабочего колеса – загнутые назад
  • Количество лопаток рабочего колеса – 13 (№3,15-8) и 12 (№10-12,5)
  • Вентиляторы могут комплектоваться стаканами, клапанами и поддонами

Цена от: 52 480 pуб.

Бесплатная доставка от 15 000 руб. по всей Москве в пределах МКАД.
Закрываем потребности на 100%
Работаем с Госучреждениями по постоплате
Способы оплаты
  • Безналичная оплата
Условия оплаты
  • Предоплата
  • Постоплата
  • Частичная оплата
Условия доставки
  • Доставка до адреса
  • Доставка до терминала ТК
  • Самовывоз со склада

Назначение

Вентиляторы крышные ВКР активно применяются в вентиляционных системах вытяжного типа общественно-административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей, включая дымоудаление. Исключается использование ВКР с установками, нагревающими воздух до предельно допустимой температуры, воспламеняющей взрывоопасные компоненты.

По своим техническим характеристикам вентиляторы крышные рассчитаны на эксплуатацию в климатических условиях У и Т, 2-й и 3-й категорий размещения. При создании условий для защиты его электродвигателя от внешних воздействий допустима эксплуатация крышных вентиляторов ВКР в условиях У1.

Условия эксплуатации

ВО 06-300 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.

Конструктивные особенности и варианты исполнения ВКР №10

Вентилятор крышный радиальный низкого давления ВКР характеризуется односторонним всасыванием. В конструкцию его рабочего колеса входит 12-13 лопаток обратно загнутого типа (для разных типоразмеров). Кроме основных элементов в комплектацию ВКР могут также входить клапаны, поддоны, стаканы. Последние защищают устройства от природных и механических воздействий, поскольку монтируются они на кровлях.

Данное устройство является основным компонентом вытяжной вентиляции в сооружении, выполняет горизонтальный выброс воздуха. Радиальный крышный вентилятор ВКР работает без использования сети воздуховодов, однако при высокой его производительности и создании необходимых условий возможно и его использование с сетью.

Вентиляторы крышные ВКР №10 устанавливаются на крыше зданий с любым наклоном и видом кровельного материала, благодаря продуманной комплектации. Конструктивно крышные вентиляторы состоят из корпуса, рабочего колеса и электродвигателя. Крышные вентиляторы работают в тяжёлых условиях и соответственным образом защищены от климатических осадков. Подбор крышных вентиляторов стоит начать с его технических характеристик и габаритных размеров вентиляторов крышных ВКР.

Марка вентилятора D рабочего колеса Частота, об/мин. Электродвигатель Параметры в рабочей зоне Масса, кг
Мощность, кВт Тип *  Производительность, м/сек Полное давление, Па
ВКР №10 0,95 710 5,5 132M8 4,5-9,3 500-0 355
1 720 7,5 160S8 5,3-11 570-0 395
1,05 720 11 160M8 6,3-12,7 630-0 420
1,1 720 11 160M8 7,1-14,6 690-0 420
0,95 975 15 160M6 6,2-12,7 945-0 420
1 975 18,5 180M6 7,2-14,8 1050-0 455
1,05 975 22 200M6 8,4-17,2 1150-0 530
1,1 980 30 200L6 9,7-19,9 1280-0 570

Основные варианты изготовления

В зависимости от функционального назначения крышных вентиляторов, они производятся из различных материалов. По этому признаку осуществляется их основная классификация:

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное исполнение из разнородных металлов, коррозионностойкое, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы
